Свиток Edit Geometry (Редактировать Геометрию)
Большинство основных инструментов изменения геометрии сосредоточено в этом свитке. Доступность той или иной кнопки регулируется при выборе соответствующего подобъектного уровня (рис. 5.71).

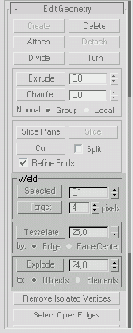

РИСУНОК 5.71. Варианты свитка Edit Geometry (Редактировать Геометрию)
Остановимся на основных командах и их особенностях. Следующие инструменты являются общими для всех уровней:
Attach (Присоединить) - производит добавление каркасных объектов сцены в состав редактируемой модели. Все грани присоединяемого объекта помещаются объединенными в новый Элемент.
Detach (Отсоединить) - выполняет отделение выбранного подобъекта в отдельный элемент или новый объект. Одноименное диалоговое окно позволяет задать режим этой операции (рис. 5.72).
Delete (Удалить) - удаляет выбранный подобъект или группу подобъек-тов.
Remove Isolated Vertices (Удалить Изолированные Вершины) - производит удаление отдельно расположенных вершин объекта.
View Align / Grid Align (Ориентировать по Текущему Виду / Ориентировать по Сетке) - выполняет переориентацию выбранных подобъектов параллельно текущему видовому окну / Сетке.
Make Planar (Привести к Плоскости) - переориентирует выбранные по-добъекты в плоскостное расположение.

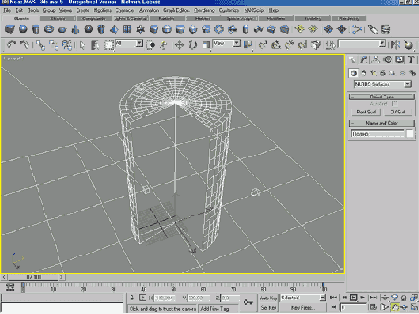

Collapse (Свести в Точку) - выполняет коллапс (сжатие) и объединение всех вершин выбранных подобъектов в одну, располагая ее в геометрическом центре выделения (рис. 5.72).
РИСУНОК 5.72. Операция Collapse (Свести в Точку)
