Отладка программы в Delphi



Диалоговое окно Add Source Breakpoint



Рисунок 13.4. Диалоговое окно Add Source Breakpoint


Точку останова можно добавить, щелкнув мышью на синей точке, помечающей ту инструкцию программы, перед которой надо поместить точку останова (если в программе нет ошибок, то компилятор помечает выполняемые инструкции программы синими точками).

Для точки останова можно задать условие, при выполнении которого программа приостановит свою работу в данной точке (например, если значение переменной равно определенной величине). Условие (логическое выражение) вводится в поле Condition диалогового окна Add Source Breakpoint.



Добавление имени переменной в список Watch List



Рисунок 13.7. Добавление имени переменной в список Watch List








Добавление точки останова



Добавление точки останова

Для того чтобы поставить в программу точку останова (breakpoint), нужно из меню Run выбрать команду Add Breakpoint (Добавить точку останова), затем из меню следующего уровня — команду Source Breakpoint.

В результате открывается диалоговое окно Add Source Breakpoint (Рисунок 13.4), в котором выводится информация о добавляемой точке останова. Поле Filename содержит имя файла программы, куда добавляется точка останова, поле Line number — номер строки программы, в которую добавляется точка останова. О назначении полей Condition (Условие) и Pass count (Число пропусков) будет сказано далее.

После щелчка на кнопке ОК точка останова добавляется в программу, и строка, в которой находится точка останова, помечается красной точкой и выделяется цветом (Рисунок 13.5).





Успешное завершение процесса компиляции не


Глава 13. Отладка программы

Успешное завершение процесса компиляции не означает, что в программе нет ошибок. Убедиться, что программа работает правильно можно только в процессе проверки ее работоспособности, который называется тестирование.

Обычно программа редко сразу начинает работать так, как надо, или работает правильно только на некотором ограниченном наборе исходных данных. Это свидетельствует о том, что в программе есть алгоритмические ошибки. Процесс поиска и устранение ошибок называется отладкой.


Изменение характеристик точки останова



Изменение характеристик точки останова

Программист может изменить характеристики точки останова. Для этого надо из меню View выбрать команду Debug Windows, затем из меню следующего уровня — команду Breakpoints. В открывшемся диалоговом окне Breakpoint List (Рисунок 13.6) нужно щелкнуть правой кнопкой мыши в строке, содержащей информацию о нужной точке останова, и в появившемся контекстном меню выбрать команду Properties. В результате открывается диалоговое окно Source Breakpoint Properties, в котором можно изменить характеристики точки останова, например, изменить условие (содержимое поля Condition) остановки программы в данной точке. Используя это же контекстное меню, можно быстро перейти к инструкции, в которой находится точка останова; для этого надо выбрать команду Edit Source.



Классификация ошибок



Классификация ошибок

Ошибки, которые могут быть в программе, принято делить на три группы:

синтаксические;
ошибки времени выполнения;
алгоритмические.

Синтаксические ошибки, их также называют ошибками времени компиляции (Compile-time error), наиболее легко устранимы. Их обнаруживает компилятор, а программисту остается только внести изменения в текст программы и выполнить повторную компиляцию.

Ошибки времени выполнения, в Delphi они называются исключениями (exception), тоже, как правило, легко устранимы. Они обычно проявляются уже при первых запусках программы и во время тестирования.

При возникновении ошибки в программе, запущенной из Delphi, среда разработки прерывает работу программы, о чем свидетельствует заключенное в скобки слово Stopped в заголовке главного окна Delphi, и на экране появляется диалоговое окно, которое содержит сообщение об ошибке и информацию о типе (классе) ошибки. На Рисунок 13.1 приведен пример сообщения об ошибке, возникающей при попытке открыть несуществующий файл.

После возникновения ошибки программист может либо прервать выполнение программы, для этого надо из меню Run выбрать команду Program Reset, либо продолжить ее выполнение, например, по шагам (для этого из меню Run надо выбрать команду Step), наблюдая результат выполнения каждой инструкции.



Контроль значений переменных во время пошагового выполнения программы



Рисунок 13.9. Контроль значений переменных во время пошагового выполнения программы


В окне редактора кода стрелкой помечена инструкция, которая будет выполнена на следующем шаге выполнения программы (при нажатии клавиши <F8> или при выборе команды Step Over из меню Run), в диалоговом окне Watch List выведены значения переменных.

Существует еще один способ, позволяющий проверить значение переменной, не добавляя ее имя в список Watch List. Заключается он в следующем. После того как программа достигнет точки останова, в результате чего откроется окно редактора кода, нужно установить курсор мыши на имени переменной, значение которой надо проверить. В окне редактора кода появится окно подсказки, в котором будет выведено значение переменной (Рисунок 13.10).

Чтобы завершить процесс пошагового выполнения программы, нужно из меню Run выбрать команду Program Reset.

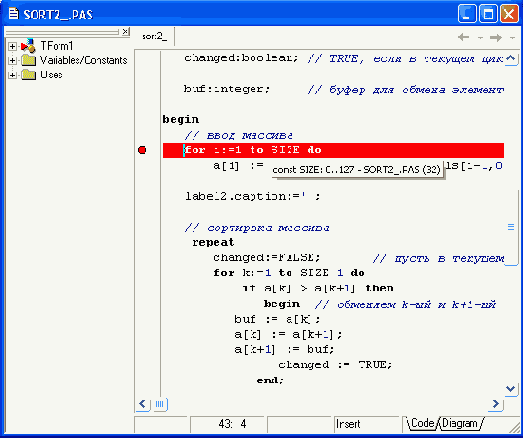

Контроль значения переменной без добавления имени в список Watch List



Рисунок 13.10. Контроль значения переменной без добавления имени в список Watch List










Обработка исключения типа EZeroDivide



Листинг 13.1. Обработка исключения типа EZeroDivide

unit UsTry_;

interface

uses

Windows, Messages, SysUtils, Classes,

Graphics, Controls, Forms, Dialogs, StdCtrls;

type

TForm1 = class(TForm)

Label1: TLabel;

Label2: TLabel;

Label3: TLabel;

Label4: TLabel;

Editl: TEdit; // напряжение

Edit2: TEdit; // сопротивление

Label5: TLabel; // результат расчета - ток

Button1: TButton; //кнопка Вычислить

procedure ButtonlClick(Sender: TObject);

private

{ Private declarations )

public

{ Public declarations }

end;

var

Form1: TForm1;

implementation

{$R *.DFM}

procedure TForm1.Button1Click(Sender: TObject);

var

u: real; // напряжение

r: real; // сопротивление

i: real; // ток

begin

Labels.Caption := ' '; try

// инструкции, которые могут вызвать исключение (ошибку)

u := StrToFloat(Edit1.Text);

r := StrToFloat(Edit2.Text);

i := u/r;

except // секция обработки исключений

onEZeroDivide do // деление на ноль

begin

ShowMessage('Сопротивление не может быть равно нулю!');

exit;

end;

on EConvertError do // ошибка преобразования строки в число

begin

ShowMessage('Напряжение и сопротивление должны быть ' +

'заданы числом. ' +#13+

'При записи дробного числа используйте запятую.';

exit;

end;

end;

Label5.Caption := FloatToStr(i) + ' A';

end;

end.

В приведенной программе исключения могут возникнуть при вычислении величины тока. Если пользователь задаст, что сопротивление равно нулю, то при выполнении инструкции i:=u/r возникает Исключение EZeroDivide.

Если неверно будет введено числовое значение, например, для разделения целой и дробной частей числа вместо запятой будет использована точка, то возникнет исключение типа EConvertError. Оба исключения обрабатываются одинаково: выводится сообщение, после чего процедура обработки события Onclick завершает свою работу.



Наблюдение значений переменных



Наблюдение значений переменных

Во время отладки, в частности, при выполнении программы по шагам, довольно часто бывает полезно знать, чему равно значение той или иной переменной. Отладчик позволяет наблюдать значения переменных программы.

Для того чтобы во время выполнения программы по шагам иметь возможность контролировать значение переменной, нужно добавить имя этой переменной в список наблюдаемых элементов (Watch List). Для этого надо из меню Run выбрать команду Add Watch (Добавить наблюдаемый элемент) и в поле Expression появившегося диалогового окна Watch Properties (Рисунок 13.7) ввести имя переменной.



Окно редактора кода после добавления точки останова



Рисунок 13.5. Окно редактора кода после добавления точки останова


Если для точки останова задано условие, то программа приостанавливает свою работу только в том случае, если выражение, находящееся в поле Condition, истинно (его значение равно TRUE).

Кроме условия для точки останова, можно задать количество пропусков данной точки. Если во время добавления в программу точки останова в поле Pass count (Число пропусков) диалогового окна Add Source Breakpoint записать отличное от нуля число, то программа приостановит свою работу в этой точке только после того, как инструкция, находящаяся в строке, помеченной точкой останова, будет выполнена указанное число раз.




Отладчик



Отладчик

Интегрированная среда разработки Delphi предоставляет программисту мощное средство поиска и устранения ошибок в программе — отладчик. Отладчик позволяет выполнять трассировку программы, наблюдать значения переменных, контролировать выводимые программой данные.




Предотвращение и обработка ошибок



Предотвращение и обработка ошибок

Как было сказано выше, в программе во время ее работы могут возникать ошибки, причиной которых, как правило, являются действия пользователя. Например, пользователь может ввести неверные данные или, что бывает довольно часто, удалить нужный программе файл.

Нарушение в работе программы называется исключением. Обработку исключений (ошибок) берет на себя автоматически добавляемый в выполняемую программу код, который обеспечивает, в том числе, вывод информационного сообщения. Вместе с тем Delphi дает возможность программе самой выполнить обработку исключения.

Инструкция обработки исключения в общем виде выглядит так:

try

// здесь инструкции, выполнение которых может вызвать исключение

except // начало секции обработки исключений

on ТипИсключения1 do Обработка1;

on ТипИсключения2 do Обработка2;

on ТипИсключенияJ do ОбработкаJ;

else

// здесь инструкции обработки остальных исключений

end;

где:

try — ключевое слово, обозначающее, что далее следуют инструкции, при выполнении которых возможно возникновение исключений, и что обработку этих исключений берет на себя программа;
except — ключевое слово, обозначающее начало секции обработки исключений. Инструкции этой секции будут выполнены, если в программе возникнет ошибка;
on — ключевое слово, за которым следует тип исключения, обработку которого выполняет инструкция, следующая за do;
else — ключевое слово, за которым следуют инструкции, обеспечивающие обработку исключений, тип которых не указаны в секции except.

Как было сказано выше, основной характеристикой исключения является его тип. В таблице 13.1 перечислены наиболее часто возникающие исключения и указаны причины, которые могут привести к их возникновению.



Результат добавления имени переменной в список Watch List



Рисунок 13.8. Результат добавления имени переменной в список Watch List


В результате в список Watch List, содержимое которого отражается в диалоговом окне Watch List (Рисунок 13.8), будет добавлен новый элемент. Так как переменные программы существуют (и, следовательно, доступны) только во время выполнения программы, то после имени переменной выводится сообщение: process not accessible (процесс недоступен).

В качестве примера на Рисунок 13.9 приведен вид окна редактора кода и окна Watch List во время пошагового выполнения программы сортировки массива.



Сообщение об ошибке при запуске программы из Delphi



Рисунок 13.1. Сообщение об ошибке при запуске программы из Delphi


Если программа запущена из Windows, то при возникновении ошибки на экране также появляется сообщение об ошибке, но тип ошибки (исключения) в сообщении не указывается (Рисунок 13.2). После щелчка на кнопке ОК программа, в которой проявилась ошибка, продолжает (если сможет) работу.



Сообщение об ошибке при запуске программы из Windows



Рисунок 13.2. Сообщение об ошибке при запуске программы из Windows


С алгоритмическими ошибками дело обстоит иначе. Компиляция программы, в которой есть алгоритмическая ошибка, завершается успешно. При пробных запусках программа ведет себя нормально, однако при анализе результата выясняется, что он неверный. Для того чтобы устранить алгоритмическую ошибку," приходится анализировать алгоритм, вручную "прокручивать" его выполнение.




Типичные исключения



Таблица 13.1. Типичные исключения

Тип исключения

Возникает

EZeroDivide

При выполнении операции деления, если делитель равен нулю

EConvertError

При выполнении преобразования, если преобразуемая величина не может быть приведена к требуемому виду. Наиболее часто возникает при преобразовании строки символов в число

Тип исключения

Возникает

EFilerError

При обращении к файлу. Наиболее частой причиной является отсутствие требуемого файла или, в случае использования сменного диска, отсутствие диска в накопителе

Следующая программа, вид диалогового окна которой приведен на Рисунок 13.3, а текст— в листинге 13.1, демонстрирует обработку исключений при помощи инструкции try.



Точки останова программы



Точки останова программы

При отладке широко используется метод, который называют методом точек останова. Суть метода заключается в том, что программист помечает некоторые инструкции программы (ставит точки останова), при достижении которых программа приостанавливает свою работу, и программист может начать трассировку или проконтролировать значения переменных.




Трассировка программы



Трассировка программы

Во время работы программы ее инструкции выполняются одна за другой со скоростью работы процессора компьютера. При этом программист не может определить, какая инструкция выполняется в данный момент, и, следовательно, определить, соответствует ли реальный порядок выполнения инструкций разработанному им алгоритму.

В случае неправильной работы программы необходимо видеть реальный порядок выполнения инструкций. Это можно сделать, выполнив трассировку программы. Трассировка — это процесс выполнения программы по шагам (step-by-step), инструкция за инструкцией. Во время трассировки программист дает команду: выполнить очередную инструкцию программы.

Delphi обеспечивает два режима трассировки: без захода в процедуру (Step over) и с заходом в процедуру (Trace into). Режим трассировки без захода в процедуру выполняет трассировку только главной процедуры, при этом трассировка подпрограмм не выполняется, вся подпрограмма выполняется за один шаг. В режиме трассировки с заходом в процедуру выполняется трассировка всей программы, т. е. по шагам выполняется не только главная программа, но и все подпрограммы.

Для того чтобы начать трассировку, необходимо из меню Run выбрать команду Step over или Trace into. В результате в окне редактора кода будет выделена первая инструкция программы. Для того чтобы выполнить выделенную инструкцию, необходимо из меню Run выбрать команду Step over (нажать клавишу <F8>) или Trace into (нажать клавишу <F7>). После выполнения инструкции будет выделена следующая. Таким образом, выбирая нужную команду из меню Run, можно выполнить трассировку программы.

Активизировать и выполнить трассировку можно при помощи функциональной клавиатуры. Команде Step over соответствует клавиша <F8>, а команде Trace into — клавиша <F7>.

В любой момент времени можно завершить трассировку и продолжить выполнение программы в реальном темпе. Для этого надо из меню Run выбрать команду Run.

При необходимости выполнить трассировку части программы следует установить курсор на инструкцию программы, с которой надо начать трассировку, и из меню Run выбрать команду Run to cursor или нажать клавишу <F4>. Затем, нажимая клавишу <F7> или клавишу <F8>, выполнить трассировку нужного фрагмента программы.

Во время трассировки можно наблюдать не только порядок выполнения инструкций программы, но и значения переменных. О том, как это сделать, рассказывается в одном из следующих разделов.




Удаление точки останова



Удаление точки останова

Для того чтобы удалить точку останова, нужно в диалоговом окне Breakpoint List щелкнуть правой кнопкой мыши в строке, содержащей информацию о точке, которую надо удалить, и в появившемся контекстном меню выбрать команду Delete.

Можно также в окне редактора кода щелкнуть мышью на красной точке, помечающей строку, в которой находится точка останова.
