Пакет 3dsmax 5
Свиток Geometry (Геометрия)
Для рисования
нового сплайна, входящего в выбранную форму служит кнопка Create Line (Создать
Линию). После ее нажатия рисование происходит таким же образом, как описывалось
при рассмотрении инструмента Line (Линия) из панели Create (Создать).
Кнопки Attach (Присоединить) и Attach Multiple (Присоединить Несколько)
предназначены для добавления других форм к редактируемой как сплайнов.
Для выполнения
этих операций необходимо, нажав соответствующую кнопку, произвести левым щелчком
выбор в видовом окне или из списка форм сцены в одноименном диалоговом окне
(рис. 5.24). Флажок Reorient (Переориентировать) управляет включением
перевода добавляемых форм в локальную систему координат редактируемой формы,
тем самым заставляя их либо перемещаться, либо сохранять текущие координаты.

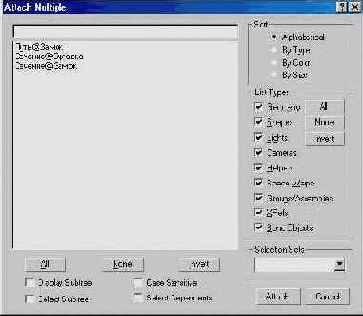

РИСУНОК 5.24. Диалоговое окно Attach Multiple (Присоединить Несколько Сплайнов)
