Пакет 3dsmax 5
Модификаторы
создания геометрии:
Lathe (Тело
Вращения)
Один из самых
применяемых инструментов Мах - это модификатор Lathe (Тело Вращения), используемый
для создания тел вращения. Его использование происходит аналогично описанному
ранее модификатору Bevel (Скос) -сначала рисуется форма будущего профиля
вращения, а затем применяется модификатор Lathe (Тело Вращения). Набор
его настроек содержится в единственном свитке Parameters (Параметры) (рис.
5.51).
РИСУНОК
5.51. Параметры модификатора Lathe (Тело Вращения)
Основные из
них - это величина угла вращения, задаваемая счетчиком Degrees (Градусы)
(при значениях меньше 360 единиц получается сегмент тела вращения), и установка
оси вращения, выбираемая одной из трех кнопок - X, Y или Z группы Direction
(Направление). Переключатели группы Output (Результат) управляют
типом создаваемой трехмерной модели - Patch (Лоскут), Mesh (Каркас) или
NURBS (Поверхность NURBS).

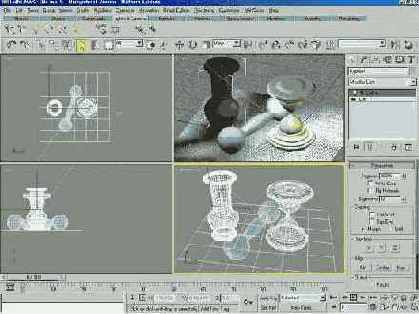

РИСУНОК 5.52. Варианты ориентации Axis (Оси Вращения)
Инструменты
группы Align (Ориентация) дают возможность управлять положением Axis
(Оси Вращения), устанавливая ее в положения Min (Минимума), Center (Центра)
или Мах (Максимума) формы профиля (рис. 5.52).
Параметр Axis
(Ось Вращения) составляет подобъектный уровень модификатора и при его активизации
щелчком на кнопке Sub-Object (Подобъект) отрисовывается в видовом окне
желтой прямой линией. При применении трансформаций переноса и поворота к этой
оси происходит изменение внешнего вида результирующего тела вращения (рис. 5.53).

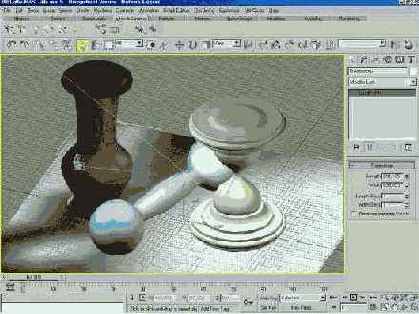

РИСУНОК
5.53. Варианты расположения Axis (Оси Вращения)
Используйте
для практики файл Lathe.MAX из каталога \Scenes, расмещенный на
на сайте издательства, пробуя создать модели гантели, песочных часов, кувшина
и др. как тела вращения (рис. 5.54).

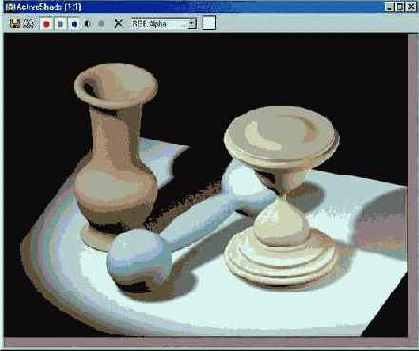

РИСУНОК 5.54. Объекты, полученные операцией Вращения
