Пакет 3dsmax 6

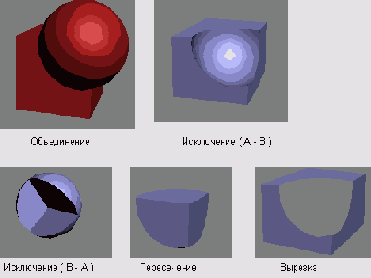

Рис. 10.2. Булевы операции с кубом и сферой



Рис. 10.2. Булевы операции с кубом и сферой
Рис. 10.2. Булевы операции с кубом и сферой


В 3ds max 6 существует пять типов булевых операций:

  •  объединение (union) соединяет оба операнда в один объект и устраняет грани, которые оказались внутри нового объекта;
  •  исключение (А - В) (subtraction (A - В)). Из объема операнда А исключается объем операнда В, и на операнде А строится внутренняя поверхность с добавлением примыкающих граней операнда В. Остаток операнда В удаляется;
  •  исключение (В - A) (subtraction (В - А)). Из объема операнда В исключается объем операнда А. Эта операция использует части граней операнда А, чтобы закрыть образовавшееся отверстие;
  •  пересечение (intersection) удаляет непересекающийся объем двух операндов и использует грани пересечения для построения нового объекта, проще говоря, остается лишь та часть пространства, которая была общей для обоих операндов;
  •  вырезка (cut) открывает внутренний объем операнда В в месте, где к нему примыкает поверхность операнда А. Никакие грани операнда В не добавляются к операнду А. Вместо этого происходит уточнение, разбиение или удаление граней операнда А в месте пересечения его поверхности с поверхностью операнда В.


Исключение - наиболее часто используемая булева операция.
