Отображение связей в окне проекции

Связи между объектами можно просматривать непосредственно в окнах проекций, для чего достаточно установить флажок Display Links (Отображать связи) в разворачивающейся панели Link Display (Отображение связей) вкладки Display. Параметр Display Links представляет связи в виде линий с ромбовидными маркерами на концах, которые соединяют опорные точки объектов. Цвет этих линий и маркеров совпадает с цветом объекта.

Разворачивающаяся панель Link Display содержит также параметр Link Replaces Object (Связь заменяет объект), который позволяет отобразить или скрыть объекты. Установка этого флажка приводит к удалению объектов из окон и к отображению исключительно структуры связей. Это позволяет временно избавиться от нагромождения объектов и поработать непосредственно со связями. Хотя вследствие активизации параметра Link Replaces Object происходит исчезновение объекта, вы все еще можете трансформировать объекты с помощью маркеров связей.

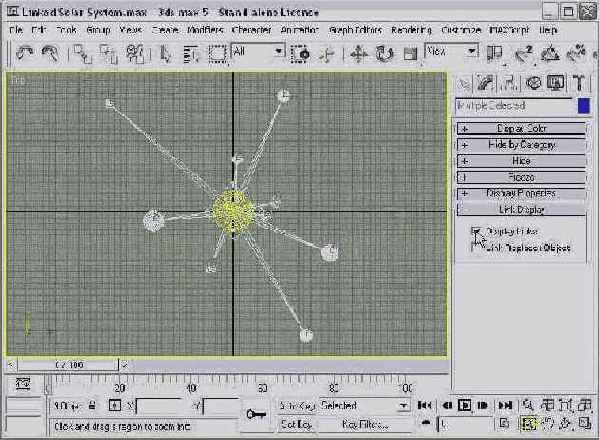

На рис. 8.3 показана созданная в предыдущем примере модель Солнечной системы с активизированным для всех объектов параметром Display Links.
