3ds max 5. Библия пользователя
Узлы окна Schematic...

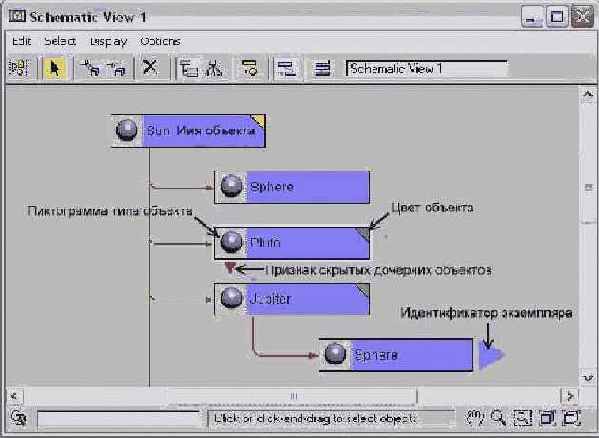

Рис. 8.8. Узлы окна Schematic View содержат основную информацию об объекте, включая его тип, название, цвет, иерархию и ссылки
Иерархические взаимосвязи представлены линиями, соединяющими узлы. К элементам иерархии могут также относиться материалы, модификаторы, контроллеры и многое другое. Используя кнопку Toggle Visibility Downstream, можно отображать или, напротив, скрывать эти субузлы. Если скрыты все узлы, расположенные ниже по иерархии, под узлом появляется красная стрелка (узел Uranus на рис. 8.8). Щелчок на ней позволяет заново отобразить все субузлы.
