Модификатор Relax



Модификатор Relax

Такой модификатор сглаживает общую геометрию объекта, разделяя вершины, расположенные друг от друга на расстоянии, меньшем среднего. Значение поля Relax Value панели Parameters этого модификатора определяет процентную часть расстояния, на которую перемещается вершина. Диапазон значений этого поля- от 1,0 до-1,0. Установка значения 0 никоим образом не отразится на внешнем виде объекта. Отрицательные значения поля приводят к обратному эффекту, при котором объекты становятся более сжатыми и искаженными.

Значение поля Iterations определяет, сколько раз выполняются вычисления. Установка флажка Keep Boundary Points Fixed (Зафиксировать граничные точки) приводит к удалению точек, расположенных рядом с открытыми дырами. Параметр Save Outer Comers (Сохранить внешние углы) поддерживает неизменной позицию вершин углов объекта. Для моделей молотка, представленных слева и в центре (рис. 10.16), в поле Relax Value введено значение 1,0, а в поле Iterations - значения 1 и 3. Для модели, расположенной справа, в одноименных полях введены значения -1,0 и 0.

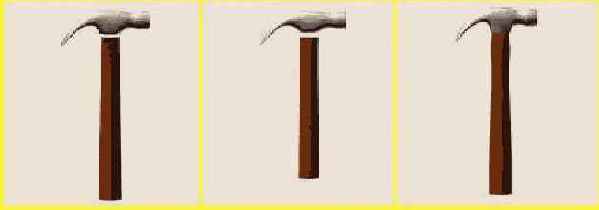

 Рис. 10.16. Модификатор Relax упрощает положение вершин объекта
