Рис. 11.2. Разворачивающаяся панель...

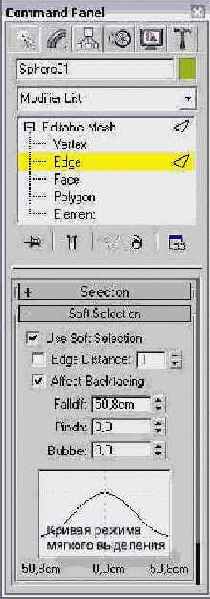

Рис. 11.2. Разворачивающаяся панель Soft Selection доступна только в режиме редактирования субобъектов


Рис. 11.2. Разворачивающаяся панель Soft Selection доступна только в режиме редактирования субобъектов

В этом режиме выделенные субобъекты ведут себя так, как будто окружены своеобразным "магнитным полем". Другими словами, при мягком выделении перемещение или поворот выделенного субобъекта в некоторой мере затрагивает и невыделенные субобъекты, расположенные рядом с ним. Например, если выделенная грань перемещается на расстояние 2, смежные с ней невыделенные грани автоматически перемещаются на расстояние 1. Таким образом, мягкое выделение обеспечивает более плавные, сглаженные переходы между частями каркаса.

Параметр Use Soft Selection (Использовать мягкое выделение) включает или выключает режим мягкого выделения. Параметр Edge Distance (Количество ребер) определяет максимальное расстояние (т.е. количество ребер) от выделенного объекта, на которое распространяется мягкое выделение. Параметр Affect Backfacing (Учитывать противоположные грани) позволяет применить мягкое выделение и к субобъектам, находящимся с противоположной стороны объекта.

Более наглядное представление о том, как проходит мягкое выделение, помогает получить кривая, расположенная в нижней части разворачивающейся панели Soft Selection. Форма кривой мягкого выделения определяется несколькими параметрами. Параметр Falloff (Спад) задает сферическую область, на которую распространяется мягкое выделение. Параметр Pinch (Заострение) позволяет заострить вершину кривой. Действие параметра Bubble (Закругление) имеет противоположный эффект и "закругляет" кривую. На рис. 11.3 показаны различные значения упомянутых параметров и результирующие кривые мягкого выделения.
