3ds max 5. Библия пользователя





Рис. 15.1. Существует два вида...

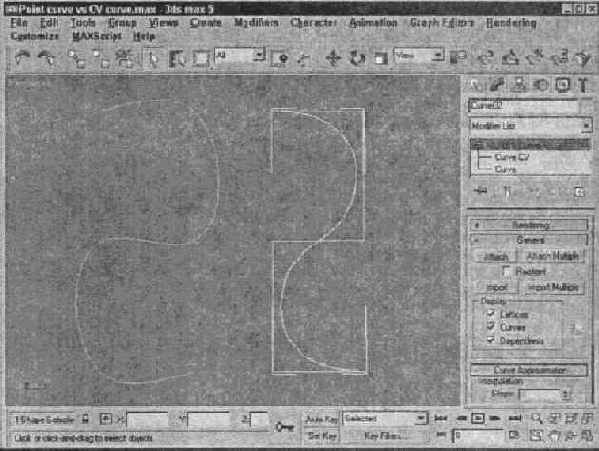

Рис. 15.1. Существует два вида NiIRBS-кривых: точечные кривые (слева) и CV-кривые (справа)


Рис. 15.1. Существует два вида NiIRBS-кривых: точечные кривые (слева) и CV-кривые (справа)

Рис. 15.1. Существует два вида NiIRBS-кривых: точечные кривые (слева) и CV-кривые (справа)

Создавать NURBS-кривые и поверхности можно также с помощью NURBS Creation Toolbox — средства, которое будет рассмотрено далее в главе.

CV-кривые включают специальную управляющую решетку контрольных вершин, с помощью точек которой можно изменять форму отдельной кривой или целой поверхности. Точечная кривая подобна CV-кривой и отличается от нее лишь тем, что проходит через определенные контрольные точки. Используя этот вид кривых, вы сможете более тонко управлять формой кривой или поверхности. Однако точечные кривые не так устойчивы, как CV-кривые, а точечные поверхности, в свою очередь, не обладают такими огромными возможностями настройки, как поверхности, построенные на CV-кривых. Обратите внимание, что создаваемые NURBS-кривые автоматически сглаживаются при построении. Однако, в отличие от сплайнов, они не включают элементы управления Безье, используемые для настройки формы. Чтобы настроить форму NURBS-кривой, необходимо перетащить ее контрольные точки или присвоить им определенные значения веса (силы притяжения).

Параметры разворачивающейся панели Rendering (Визуализация) во многом напоминают параметры сплайнов. С помощью этой панели кривые можно преобразовать в визуализируемые (Renderable) и установить значение их толщины (Thickness). Кроме этого, в панели Rendering устанавливают параметры кривых для механизма визуализации (Renderer) и/или для окон проекций (Viewport). Разворачивающаяся панель Rendering также включает флажок Generate Mapping Coords (Генерировать координаты карты). При его установке автоматически создаются координаты, отмечающие размещение карты материалов.

Разворачивающаяся панель Create CV Curve (Создание CV-кривой) появляется при активизации кнопки CV Curve. С помощью параметров этой панели можно настроить различные параметры создаваемой кривой, например ввести число этапов в поле Steps (Этапы) раздела Interpolation (Интерполяция). Параметры Optimize (Оптимизировать) и Adaptive (Адаптивный) этого же раздела автоматически уменьшают число точек, необходимых для определения кривой. Раздел Automatic Reparametrization (Автоматическая настройка параметров) содержит переключатели None (Нет), Chord Length (Длина хорды) и Uniform (Универсальная). Два последних определяют расстояние между контрольными точками, используя разные алгоритмы.

Разворачивающаяся панель Create Point Curve включает те же параметры, что и панель Create CV Curve. Единственное ее отличие — отсутствие раздела Automatic Reparametrization.
