Раскрашивание уровней высот

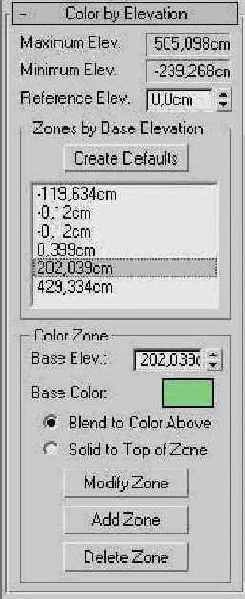

В разворачивающейся панели Color By Elevation (Цвет уровней высот), показанной на рис. 16.9, приведены минимальный (Minimum Elev.) и максимальный (Maximum Elev.) уровни. Ниже, в поле Reference Elev (Нулевой уровень), можно ввести значение, которое будет приниматься за "уровень моря". После щелчка на кнопке Create Defaults (Сделать по умолчанию) автоматически создается несколько разных цветовых зон. В группе Color Zone (Цвет зоны) можно изменить (Modify Zone), добавить (Add Zone) или удалить (Delete Zone) новую зону.

Чтобы получить доступ к цветовой зоне, просто выберите ее из списка (группа Zone by Base Elevation). Изменить цвет зоны можно, выделив ее и щелкнув на образце цвета Base Color. Возможные варианты цветовых установок: Blend to Color Above (Смешать с указанным цветом) и Solid to Top of Zone (Окрасить поверхность зоны в сплошной цвет).
