Перемещает выделенные вершины при перетаскивании

Описание

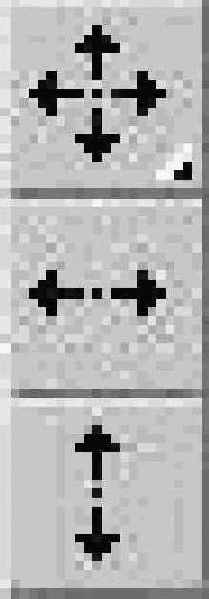

Move (Переместить), Move Horizontal (Переместить по горизонтали), Move Vertical (Переместить по вертикали)
Перемещает выделенные вершины при перетаскивании мыши

Rotate (Повернуть)
Поворачивает выделенные вершины при перетаскивании мыши

Scale (Масштабирование), Scale Horizontal (Масштабирование по горизонтали), Scale Vertical (Масштабирование по вертикали)
Масштабирует выделенные вершины при перетаскивании мыши

Freeform mode (Режим свободной формы)
Отображает контейнер, с помощью которого можно трансформировать выделенные субобъекты

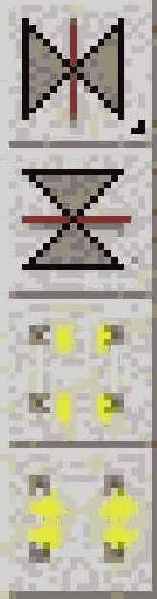

Mirror Horizontal (Отразить по горизонтали), Mirror Vertical (Отразить по вертикали), Flip Horizontal (Развернуть по вертикали), Flip Vertical (Развернуть по вертикали)
Отображает или разворачивает выделенные вершины относительно центра выделения по горизонтали или по вертикали

Show Map (Показать карту)
Переключатель, с помощью которого можно отобразить карту в диалоговом окне

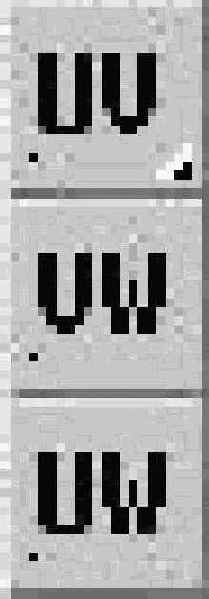

Coordinates (Координаты)
Отображает вершины для плоскостей UV, VWnUW

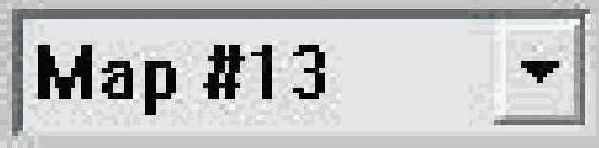

Раскрывающийся список Pick Texture (Выбрать текстуру)
Показывает список всех карт, примененных к данному объекту. Для выбора других карт, выберите из этого раскрывающегося списка элемент Pick Texture

U, V, W (Значения координат U, V, W)
Отображает координаты выделенной вершины. Эти значения можно использовать для перемещения вершины

Lock Selected Vertices (Блокировать выделенные вершины)
Блокирует выделенные вершины. В этом режиме нельзя выделить другие вершины объекта

Filter Selected Faces (Отфильтровать выбранные поверхности)
Отображает только те вершины, которые принадлежат выделенным граням

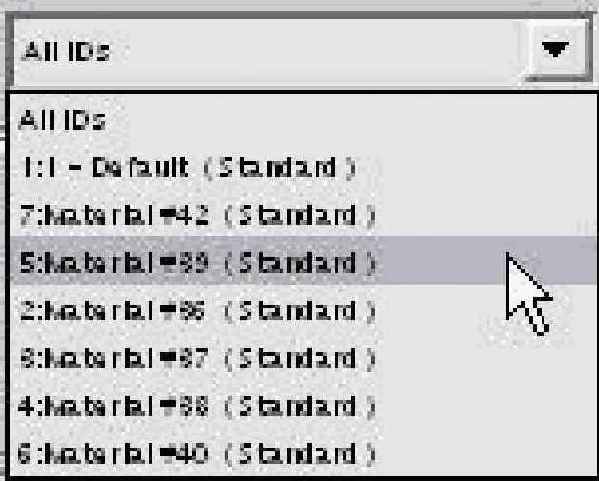

Раскрывающийся список All IDs (Все идентификационные номера материалов)
Фильтрует выделенные номера материалов

Таблица 20.1. Кнопки диалогового окна Edit UVWs
Кнопки, расположенные в правом нижнем углу диалогового окна Edit UVWs, выполняют те же самые функции, что и кнопки группы Viewport Navigation (Навигация по окну проекции), рассмотренные в предыдущих главах.
Большинство команд меню диалогового окна Edit UVWs продублированы интерфейсными элементами панели параметров (рис. 20.39), расположенной в нижней части этого окна. Чтобы отобразить панель параметров, достаточно щелкнуть на кнопке Show Options (Отобразить параметры). Так, например, с помощью этой панели вы можете активизировать и установить параметры мягкого выделения (группа Soft Selection) и/или выбрать параметры растрового изображения карты (группа Bitmap Options).
