Упражнение: падающие канаты

Работать над имитацией объектов Rope (Веревка) — занятие весьма интересное. Обычно эти объекты создаются на основе визуализируемых сплайнов (категория Shapes вкладки Create). В этом примере попытаемся сбросить несколько канатов на поверхность сферы.

Для имитации падения нескольких веревок на поверхность сферы выполните следующее.

  1. В папке Chapter Example Files на прилагаемом компакт-диске найдите файл Chap 30 . zip, распакуйте его и откройте файл Falling ropes .max. В файле находится несколько примитивных объектов.
  2. Щелкните на кнопке Rigid Body Collection панели инструментов Reactor, а затем в окне проекции Front. Активизируйте кнопку Pick (Выбрать) разворачивающейся панели RB Collection Properties и выберите объект Sphere01. Вновь активизируйте кнопку Pick и выберите объект Вох01.
  3. Выберите в окне проекции все объекты Line и щелкните на кнопке Rope Modifier панели инструментов Reactor.
  4. Щелкните на кнопке Rope Collection панели инструментов Reactor, а затем в окне проекции Front. Активизируйте кнопку Add (Добавить) разворачивающейся панели RB Collection Properties и выберите все объекты Line.
  5. Щелкните на кнопке Show in Window панели инструментов Reactor. Появится окно предварительного просмотра. Для воспроизведения имитации нажмите клавишу <Р>.

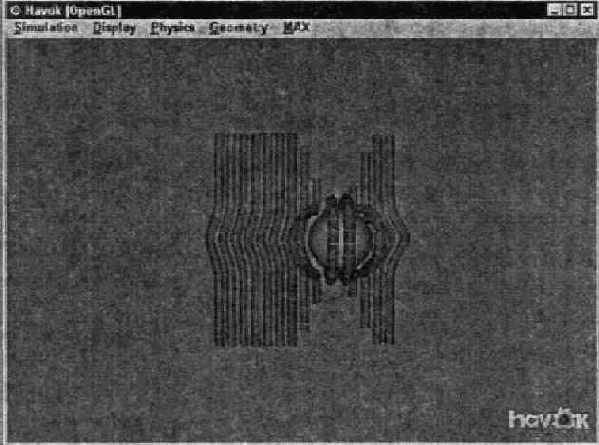

На рис. 30.17 показана средина имитационного процесса в окне Havok.

 Рис. 30.17. Согласитесь, в процессе имитации объекты Rope выглядят очень динамично
