Диалоговое окно XRef...

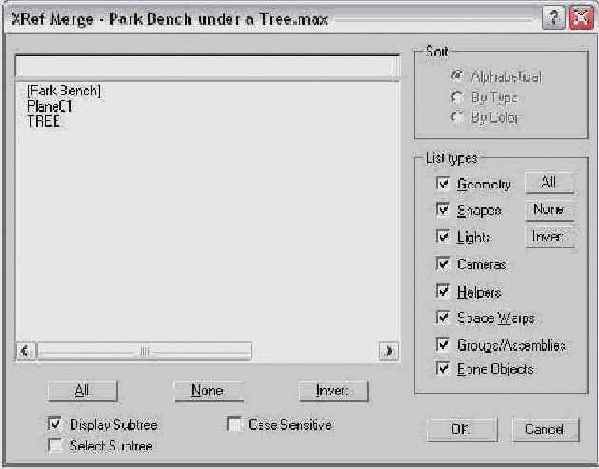

Рис. 3.25. Диалоговое окно XRef Merge позволяет выбрать отдельные объекты сцены

Выделите объект TREE (Дерево) для объединения с текущей сценой и щелкните на кнопке ОК. (Удерживая нажатой клавишу <Ctrl>, можно выделить сразу несколько объектов списка.) Чтобы упростить поиск отдельных объектов, воспользуйтесь параметрами Filter (Фильтр) и Sort (Сортировать).

Если выделенный объект имеет такое же имя, как и один из объектов текущей сцены, на экране появится диалоговое окно Duplicate Name (Дублирование имен). С его помощью можно переименовать объект, объединить объекты, проигнорировав дублирование, пропустить новый объект, а также удалить старый.

В списке нижней части диалогового окна XRef Objects выделите объект TREE, установите флажок Set Proxy и щелкните на кнопке Set. Появится диалоговое окно Open File.
В папке Chapter Example Files прилагаемого компакт-диска найдите файл Chap 03 . zip, распакуйте его и выделите файл Tree Lo-Res .max и щелкните на кнопке Open. Появится диалоговое окно Merge.
Выделите объект Cylinder01 (Цилиндр01) и щелкните на кнопке ОК.

Если смещение упрощенного объекта не совпадает с оригинальным, появится диалоговое окно с предложением воспользоваться средством Reset XForm для устранения возникшей проблемы.

Не снимая выделения с объекта TREE в нижней части диалогового окна Xref Object, установите флажок Use Proxy для просмотра упрощенной версии объекта. Чтобы увидеть реальный объект, этот флажок следует снять.

Добавленные внешние объекты немедленно появятся в текущей сцене. На рис. 3.26, например, показан почтовый ящик и реальный объект дерева. Используя диалоговое окно XRef Objects, вы сможете в любой момент переключиться на отображение упрощенного объекта.
