Семейства правильных...

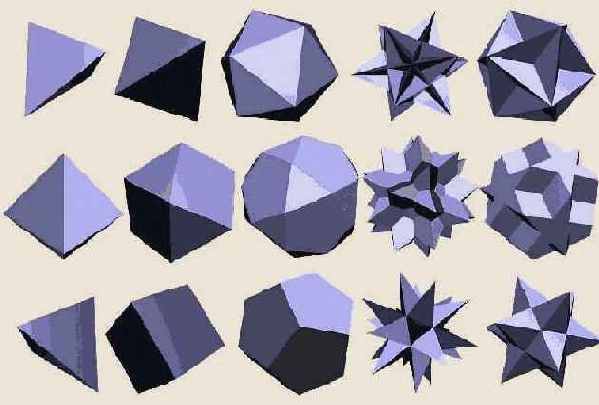

Рис. 5.16. Семейства правильных многогранников. В верхнем и нижнем ряду представлены классические правильные многогранники, в среднем - переходные формы
Геометрический смысл параметров Р и Q состоит в следующем: когда значение Р равно 1 и значение Q - 0, объект приобретает форму одного из элементов пары. С уменьшением значения Р вершины многогранника начинают постепенно превращаться в грани (при этом, чем меньше значение Р, тем больше площадь новых граней). Тем временем первоначальные грани многогранника, наоборот, постепенно стягиваются. То же самое справедливо и в отношении параметра Q.
|
|
Различные комбинации параметров Р и Q позволяют создавать поистине неповторимые формы многогранников. Попробуйте построить многогранники с такими параметрами: Р=0, Q=0; P=1, Q=0; P=0, Q=1; P=0,5, Q=0,5; P=0,5, Q=0; P=0, Q=0,5. Эти значения соответствуют наиболее характерным представителям каждого семейства. |
Несмотря на все разнообразие форм и размеров, правильные многогранники могут иметь грани только трех типов: треугольные, четырехугольные и пятиугольные. Каждый тип грани может быть представлен в определенном масштабе. Изменение масштаба представления граней одного типа приводит к тому, что центры этих граней начинают "выпячиваться" вперед или, наоборот, "вдавливаться" внутрь, образуя тем самым новые формы. Управлять масштабом представления граней можно с помощью группы параметров Axis Scaling (Масштаб осей). Масштабу каждого типа грани соответствует один из параметров - Р, Q или R. По умолчанию значения этих параметров равны 100. Чтобы вернуться к значениям, установленным по умолчанию, просто щелкните на кнопке Reset (Сброс). Обратите внимание, что, если поверхность многогранника состоит из граней только одного типа, активным будет только параметр, соответствующий этому типу грани. Например, установив значение параметра R равным 170, грани куба можно превратить в пирамиды.
Пример использования параметров Axis Scaling приведен на рис. 5.17. Для многогранников, представленных в верхнем ряду, значения параметров Р, Q и R установлены по умолчанию. Для многогранников в нижнем ряду значение параметра Q равно 170. Обратите внимание на то, что "выпячивание" определенных граней изменило форму некоторых объектов практически до неузнаваемости.
