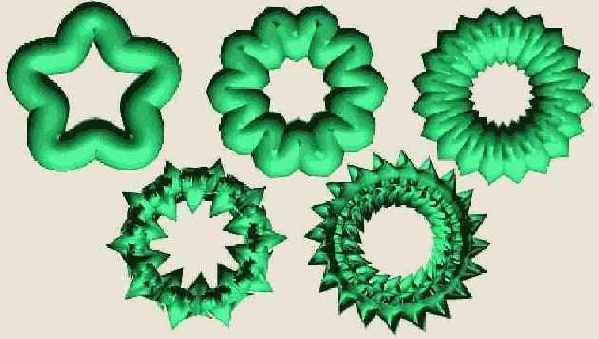

Рис. 5.23. Изменение некоторых параметров тороидального узла приводит к потрясающим результатам
Кроме основной кривой (группа Base Curve), вы можете управлять параметрами поперечного сечения тороидального узла (группа Cross Section). Значениями параметров Radius (Радиус) и Sides (Стороны) определяют размер поперечного сечения и количество его сегментов. С помощью параметра Eccentricity (Эксцентриситет) круглому поперечному сечению можно придать форму эллипса. В этом случае сечение узла вытягивается вдоль одной из осей. В соответствии со значением параметра Twist (Скручивание) каждое последующее поперечное сечение поворачивается относительно предыдущего. Значением поля Lumps определяется количество "вздутий", появляющихся на поверхности тороидального узла. Параметры Lump Height и Lump Offset определяют соответственно высоту и смещение начальной точки "вздутий".
Группа переключателей Smooth (Сглаживание) аналогична одноименным параметрам тора - All (Все), Sides (Стороны) и None (Нет сглаживания). Кроме этого, в разделе Mapping Coordinates можно указать смещение от начальной точки (Offset) и мозаичное размещение (Tiling) проекционных координат для осей U и V.
